单选题

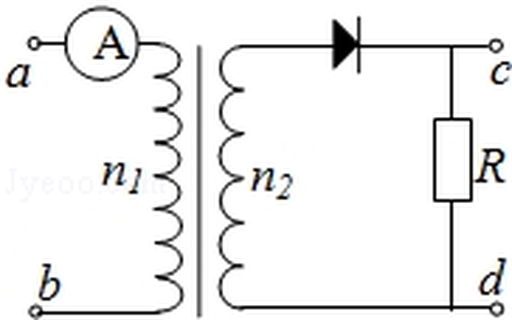

8. (6分)如图,一理想变压器原、副线圈的匝数分别为n₁、n₂.原线圈通过一理想电流表A接正弦交流电源,一个二极管和阻值为R的负载电阻串联后接到副线圈的两端。假设该二极管的正向电阻为零,反向电阻为无穷大。用交流电压表测得a、b端和c、d端的电压分别为U_{a b}和U_{c d},则（　）

A.

U_{a b}: U_{c d}=n₁: n₂

B.

增大负载电阻的阻值R,电流表的读数变小

C.

负载电阻的阻值越小, c d间的电压U_{c d}越大

D.

将二极管短路,电流表的读数加倍
