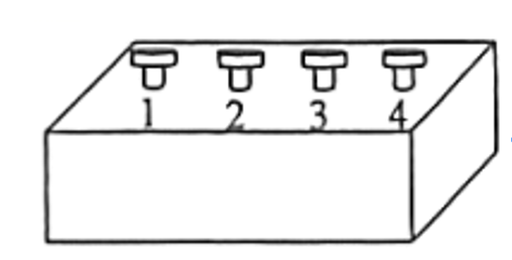

7.黑箱外有编号为1、2、3、4的四个接线柱,接线柱1和2、2和3、3和4之间各接有一个电阻,在接线柱间还接有另外一个电阻R和一个直流电源。测得接线柱之间的电压U₁₂=3.0 ~V, U₂₃=2.5 ~V, U₃₄=-1.5 ~V。符合上述测量结果的可能接法是（　）

A.

电源接在1、4之间，R接在1、3之间

B.

电源接在1、4之间，R接在2、4之间

C.

电源接在1、3之间，R接在1、4之间

D.

电源接在1、3之间, R接在2、4之间
